[fmiglior]

da pra instalar só por instalar e ficar com eles lá bonitos mas fixos hahaha da pra regular a altura dele e abertura, ele fica fixo.

se o carro tiver esp da pra por o modulo e fazer eles virar =] só vontade de fuçar e um pouco de conhecimento em eletronica (descascar emendar e soldar uns fios, fazer conectores e habilitar na BSI com o scanner)
subir e descer tem ja é um pouco mais complicado de achar as peças da suspenção.

[renfolly]

Estou correndo atras das peças em alguns desmanches para ver se encontro.

Todas as informações serão muito uteis.

Pessoal que tem direcional pode tirar foto e mais fotos (quanto mais material melhor).

Quantos conectores tem no chicote do farol?
Dos conectores do farol?
Aonde fica o modulo de controle? (esse encontrei no ebay.co.uk, tem vários lá, se vcs tbm quiserem podemos comprar mais de 1, ainda não fiz meu pedido.)
Aonde fica o sensor do eixo dianteiro?
Aonde fica o sensor do eixo traseiro?

Tenho sim o print do service, mas as pessoas de desmanche não são as mais atenciosas e prestativas do mundo. Se não mostra o ABCDEFG ele não caminha.

Agradeço a todos.
Vamos fazer isso funcionar.

[jpnet]

Eu apenas tirei os faróis comuns do meu Pallas GLX e coloquei os direcionais.
A única mudança que fiz foi inverter os fios 6 e 2 do chicote, não precisei sequer alinhá-los, pois estão com o foco perfeito, testando-os em uma loja com equipamento próprio para alinhamento.

[renfolly]

Estou correndo atras das peças em alguns desmanches para ver se encontro.

Todas as informações serão muito uteis.

Pessoal que tem direcional pode tirar foto e mais fotos (quanto mais material melhor).

Conectores do farol?

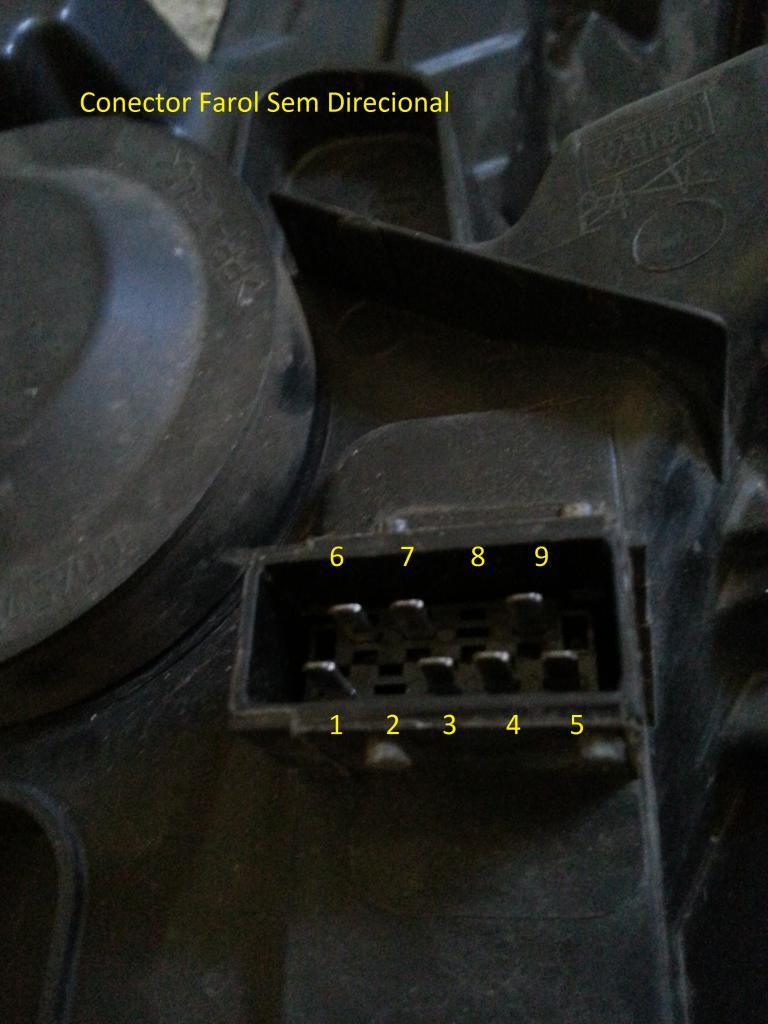

Sem Direcional

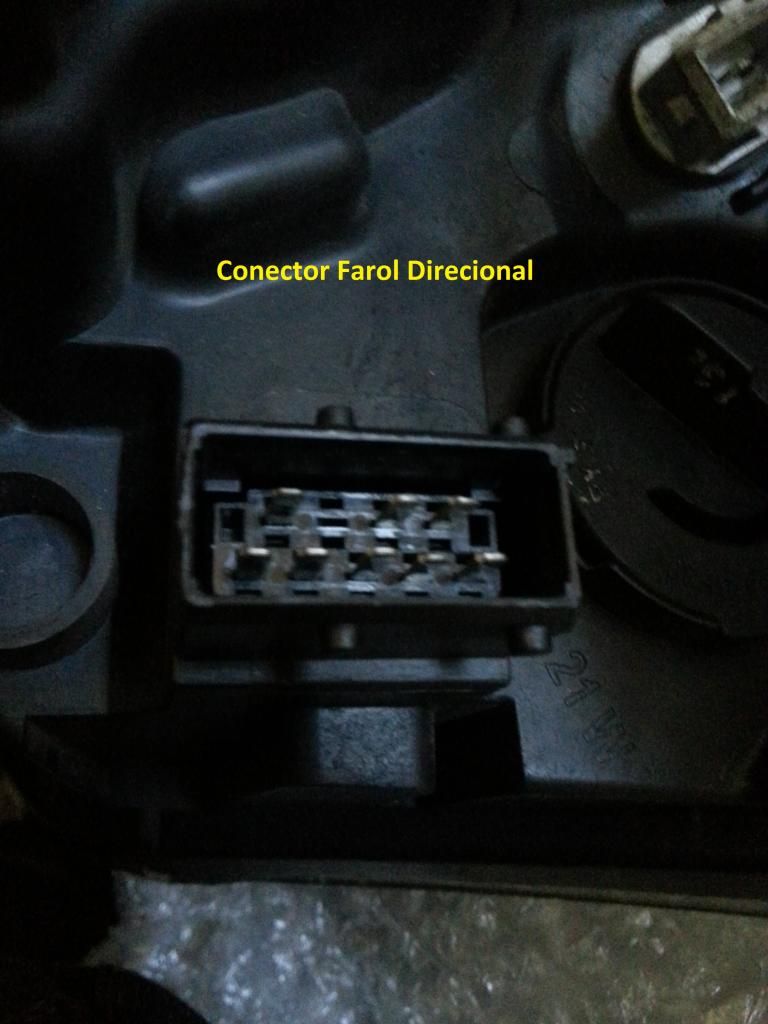

Com Direcional


Aonde fica o modulo de controle? (esse encontrei no ebay.co.uk, tem vários lá, se vcs tbm quiserem podemos comprar mais de 1, ainda não fiz meu pedido.)
Aonde fica o sensor do eixo dianteiro?
Aonde fica o sensor do eixo traseiro?



Tenho sim o print do service, mas as pessoas de desmanche não são as mais atenciosas e prestativas do mundo. Se não mostra o ABCDEFG ele não caminha.

Agradeço a todos.
Vamos fazer isso funcionar.

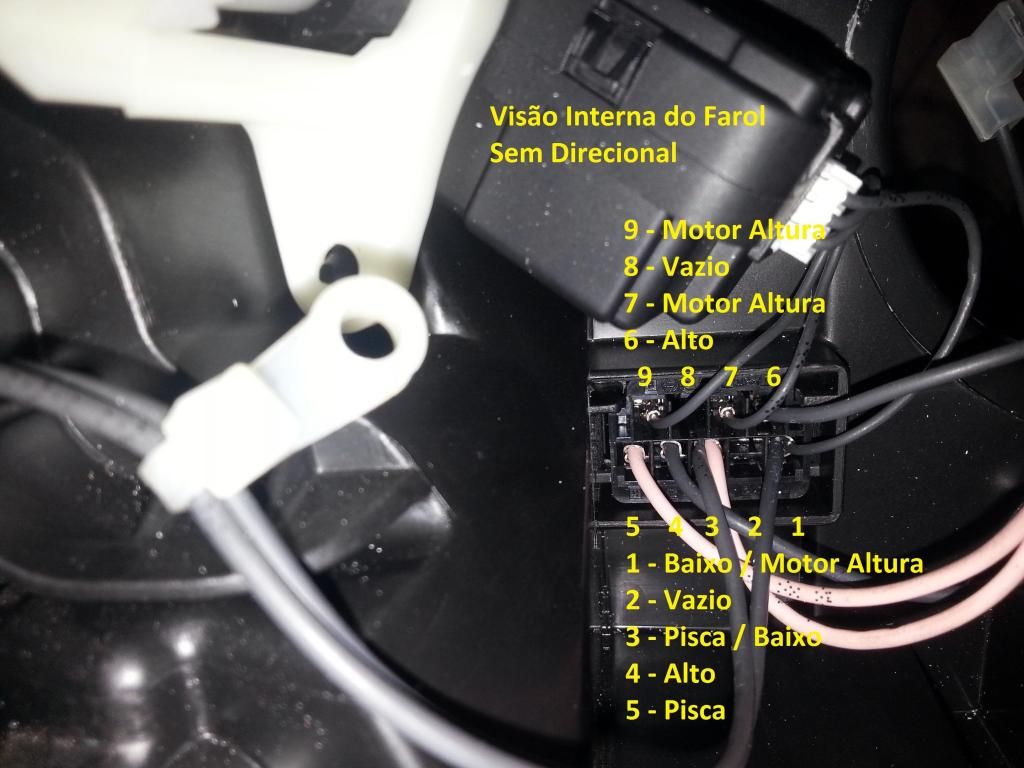

O que cada cabo faz?
Sem Direcional


Pq são dois motores no farol. Um para cima/baixo (EXTERNO - 4 vias) e outro esquerda/direita. (INTERNO)

Minha ideia é localizar o controle cima/baixo e ligá-lo aos cabos corretos, ai o direcional vai ser controlado eletronicamente pelo controle que já tem no vtr.
Primeiro Problema - O controle de Altura tem 3 cabos o do direcional tem 4. Acredito que seja dois positivos e dois negativos.

Alguém tem um direcional que quebrou so para mapear o que cada cabo faz.

[renfolly]

Quando vamos na CC somos informados que precisa troca o chicote.

Não é só por causa do Alto/Baixo.
É tbm pq o controle de altura fica fora em um conector de 4 vias.
O que fica interno é para os lados. Por isso que quando ligamos ele fica vesgo.

Temos que tirar o cabo e liga-lo no externo para termos o controle de altura interno.

[robertogerent]

Quando vamos na CC somos informados que precisa troca o chicote.

Não é só por causa do Alto/Baixo.
É tbm pq o controle de altura fica fora em um conector de 4 vias.
O que fica interno é para os lados. Por isso que quando ligamos ele fica vesgo.

Temos que tirar o cabo e liga-lo no externo para termos o controle de altura interno.

renfolly, vc conseguiu algo novo pro controle de altura interno?
E pelo que entendi tem que trocar o pino 6 pelo 2 (vazio), correto?
se puderes me enviar seu contato por email, agradeço! vi que vc tb é de sp.
obrigado!
robertogerent@gmail.com

[renfolly]

Quando vamos na CC somos informados que precisa troca o chicote.

Não é só por causa do Alto/Baixo.
É tbm pq o controle de altura fica fora em um conector de 4 vias.
O que fica interno é para os lados. Por isso que quando ligamos ele fica vesgo.

Temos que tirar o cabo e liga-lo no externo para termos o controle de altura interno.

renfolly, vc conseguiu algo novo pro controle de altura interno?
E pelo que entendi tem que trocar o pino 6 pelo 2 (vazio), correto?
se puderes me enviar seu contato por email, agradeço! vi que vc tb é de sp.
obrigado!
robertogerent@gmail.com

Fala Roberto blz.

Para o farol alto e baixo funcionar corretamente devemos trocar o 2 pelo 6.

Sobre o controle de altura interna não caminhei. Preciso de uma foto dos direcionais abertos.

Abraço.

[robertogerent]

Blz!!! Vou trocar os pinos aqui

Ainda nao consegui abrir o conector.. Mss tento hj denovo!!

Veleu

[robertogerent]

renfolly,

percebi que vc colocou outro connector, certo?

onde foi feito? foi dificil achar o connector??

Fui na ccs hoje e consegui o esquema do farol de um xenon pra tentar fazer a regulagem de altura..

se quiser mando por foto!

[renfolly]

renfolly,

percebi que vc colocou outro connector, certo?

onde foi feito? foi dificil achar o connector??

Fui na ccs hoje e consegui o esquema do farol de um xenon pra tentar fazer a regulagem de altura..

se quiser mando por foto!

Por favor mande sim.

Não usei outro conector não. É o mesmo. Posta a foto q já irá ajudar muito.
