Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por Lincão »

Bom dia pessoal,

No meu carro anterior eu tinha um rádio da Pioneer que possuía USB e auxiliar. A entrada USB, além de pen-drive, também controlava aparelhos da Apple (iPod, iPhone, etc) trazendo a lista de músicas, artisca, plalist e etc.

Logo quando comprei o C4 (inclusive o meu primeiro post aqui, na apresentação eu já pergunto isso), sempre quis que o rádio original (RD4) pudesse fazer este controle com este tipo de dispositivos, mas as opções não eram muito animadoras:
- Central Multimídia Xing-Ling;
- USB Box - cara e não trazia o nome das músicas/artistas;
- Streaming via Bluetooth - traz o nome das músicas, mas não posso navegar nas listas;
- Kit Dension - uma incógnita - quem tem não mostrou como funciona e alguns que tentaram, se arrependeram;
- RT6 - esta solução é mais recente e faz tudo que eu quero, mas por enquanto não pretendo gastar muito dinheiro para fazer isso.

Em alguns C4s fabricados em 2010/2011 e em todos aqueles que foram fabricados posteriormente a isto (+ DS3), há um acessório chamado pela PSA de “Caixa Nômade” que consegue controlar os dispositivos da Apple da forma que eu queria e também por Bluetooth (além de chamadas de telefone através do mesmo sistema).

Instalei ela no meu carro (com a ajuda do filipe411, fmiglior e BICUDO - obrigado senhores!) e posto aqui os passos necessários para que outros colegas também possam ter mais esta alternativa.

A documentação oficial da Citroën e os tutoriais encontrados na internet (c4owners, c4atreros e etc) não valem para esta instalação (equipamentos diferentes e/ou carros diferentes), portanto será um tutorial focando o C4 VTR, Hatch e Pallas que não vieram com este dispositivo de fábrica.

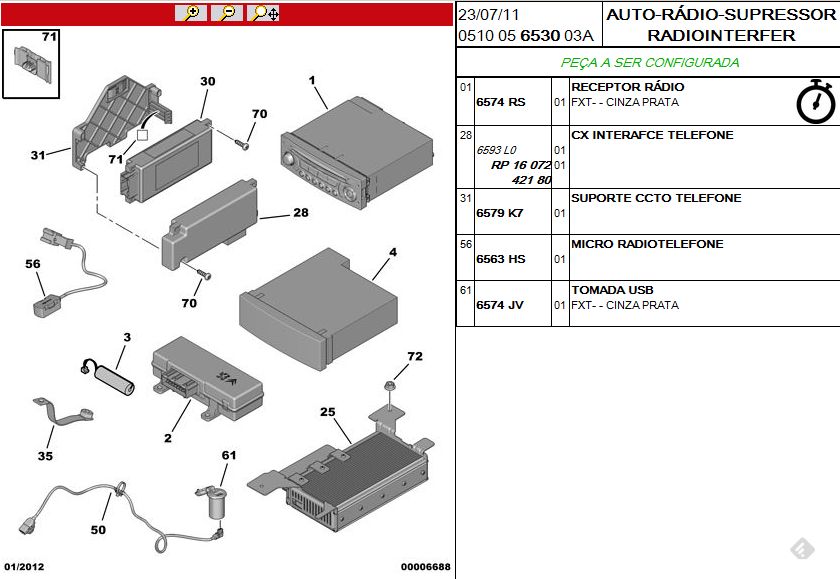

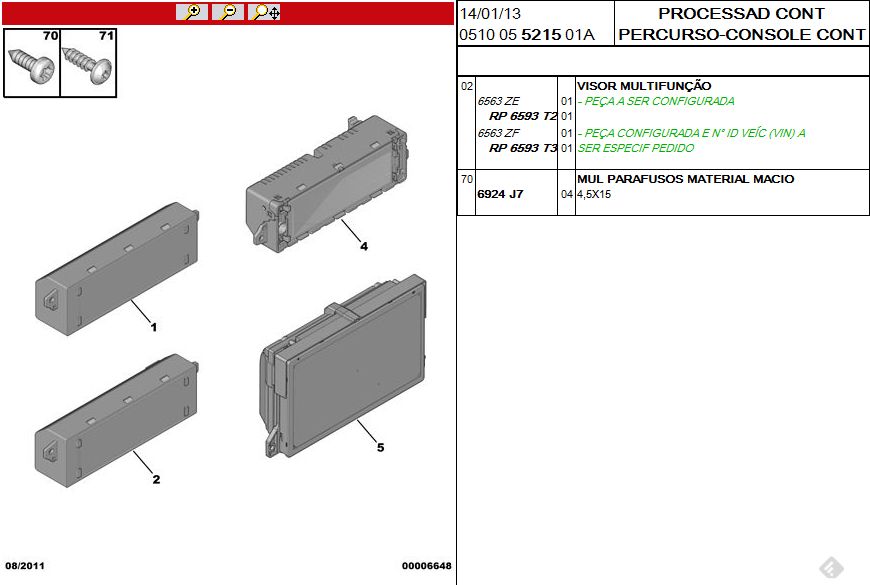

Diagrama dos itens:
Imagem
Imagem

O que você vai precisar:

Abaixo relaciono todos os equipamentos necessários para fazer a instalação e o preço (cotado em 22/04/2013) destes itens em uma CSS aqui de SP (CSSs Citroën e/ou Peugeot). Os itens assinalados com “*” são de compra opcional, ou seja, você pode fazê-los em casa ou substituir por outro mais barato. A numeração deles está de acordo com as dos diagramas expostos acima:

- Caixa Nômade:
-- Número no Diagrama: 28;
-- Código: 1607242180 (código antigo - 6593 L0)
-- Preço: +/- R$1.000
-- Função: controlar os equipamentos USB, bluetooth e se comunicar com o RD4 e a BSI.

- RD4:
-- Número no Diagrama: 01;
-- Código: 6574 RS
-- Preço: +/- R$980
-- Observação: se o rádio atual do seu carro for “KML” (Kit Mãos Livres), ele serve
-- Função: gateway concentrador de funções de controle e de áudio

- Display Multifunção (LCD do Computador de Bordo):
-- Número no Diagrama: 02 (segundo diagrama)
-- Código: 6563ZF
-- Preço: Não consegui achar esta peça para vender em CSSs
-- Função: exibir as informações da BSI e do RD4. Você precisará de um display novo pois o antigo não tem suporte às funções de bluetooth e de kit mãos-livres.

- Cabo USB *:
-- Número no Diagrama: 50
-- Código: 6574HR
-- Preço: +/- R$280
-- Função: conexão entre a caixa nômade e a tomada USB

- Cabo Auxiliar (este não aparece nos diagramas) *:
-- Número no Diagrama: N/A
-- Código: N/A
-- Preço: N/A
-- Função: conexão entre a caixa nômade e a tomada AUX

- Tomada USB+AUX *:
-- Número no Diagrama: 61
-- Código: 6574JV
-- Preço: +/- R$55
-- Função: plugs USB e AUX

- Microfone *:
-- Número no Diagrama: 56
-- Código: 6563HS
-- Preço: +/- R$51
-- Função: microfone para o kit mãos-livres

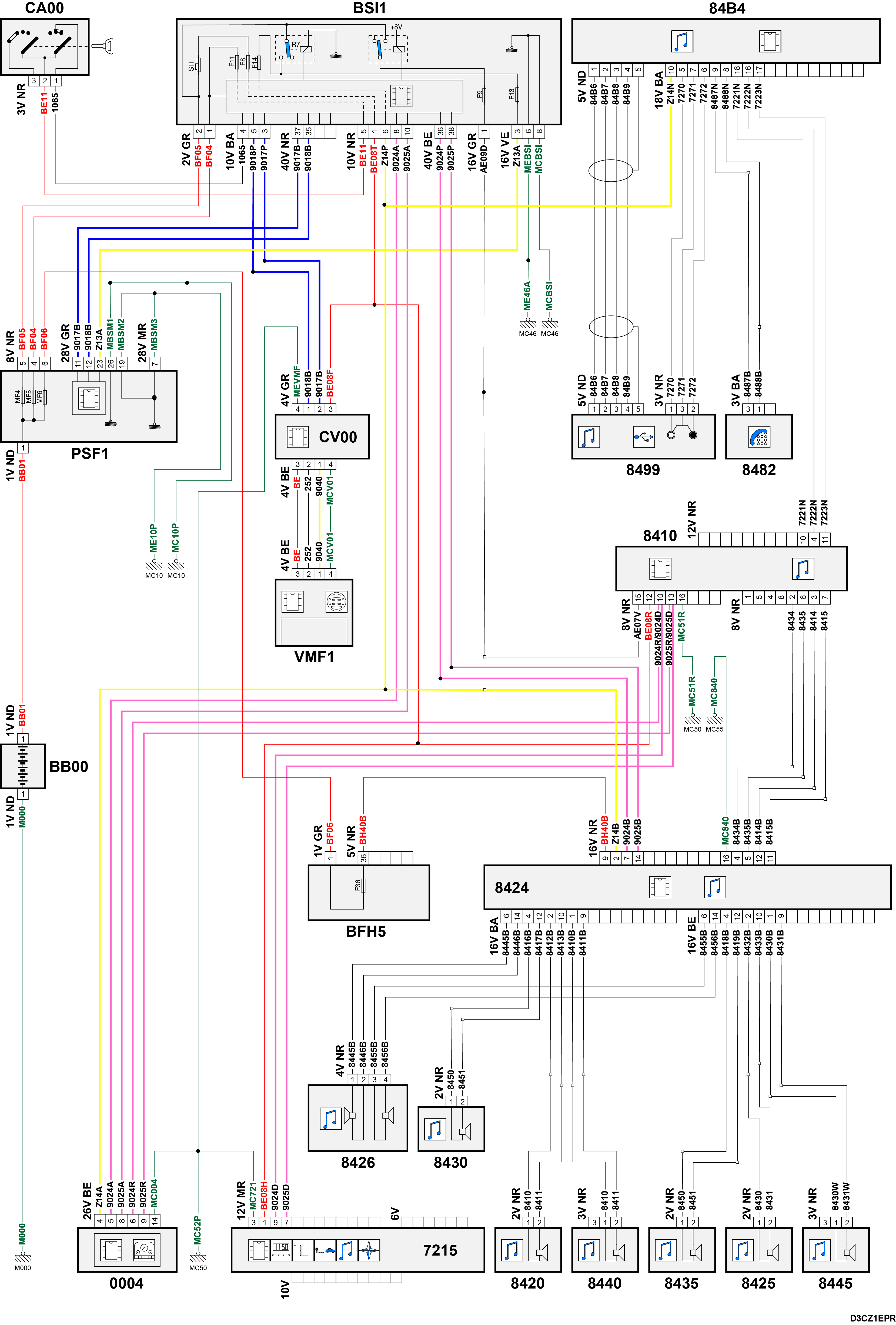

Diagrama de Instalação:
Imagem

Nota: uma versão maior desta imagem pode ser baixada AQUI - http://www.system.adm.br/share/c4nomade ... mpleto.png.
A imagem acima parece um pouco confusa, mas vamos analisá-la por partes.
- 8499 - Tomada USB+AUX
- 84B4 - Caixa Nômade
- 8482 - Microfone
- 8410 - Rádio (RD4)
- BSI1 - Conectores da BSI localizados perto da caixa de fusíveis interna (debaixo da direção)

A tomada USB pode ser substituída por um plug convencional USB (que você pode deixar jogado em qualquer lugar), assim como o plug auxiliar.

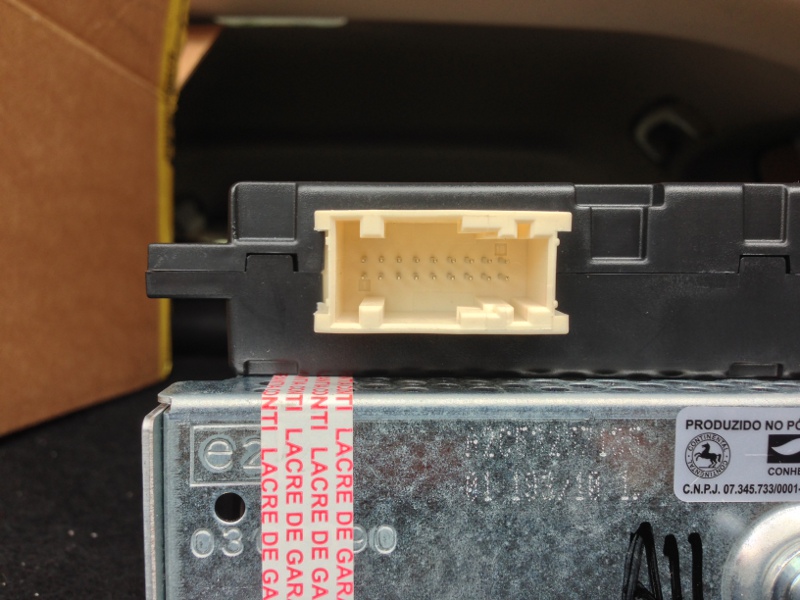

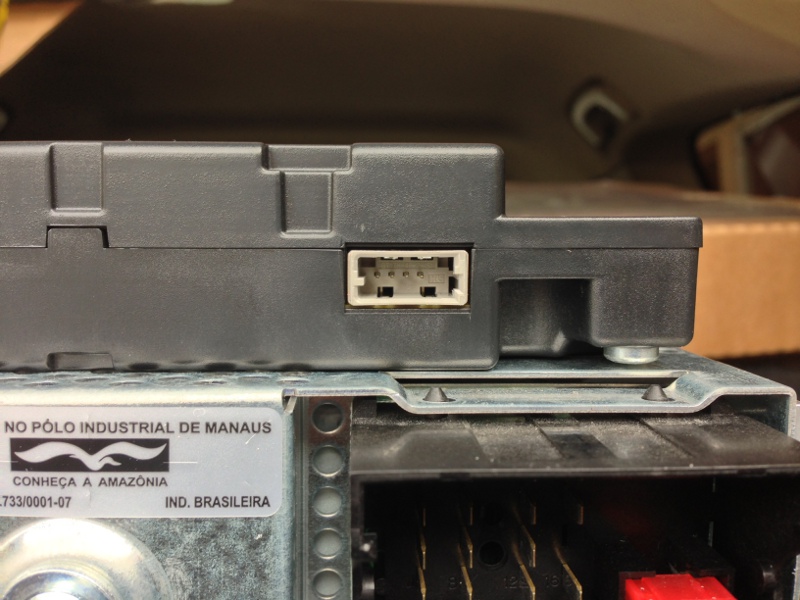

A caixa nômade possui dois conectores, um branco de 18 vias e um cinza de quatro vias (conforme fotos abaixo):
Imagem
Imagem

A tomada USB+AUX possui dois conectores, um cinza de quatro vias para o USB e um preto de três vias para o auxiliar (conforme foto abaixo):
* não tenho a foto

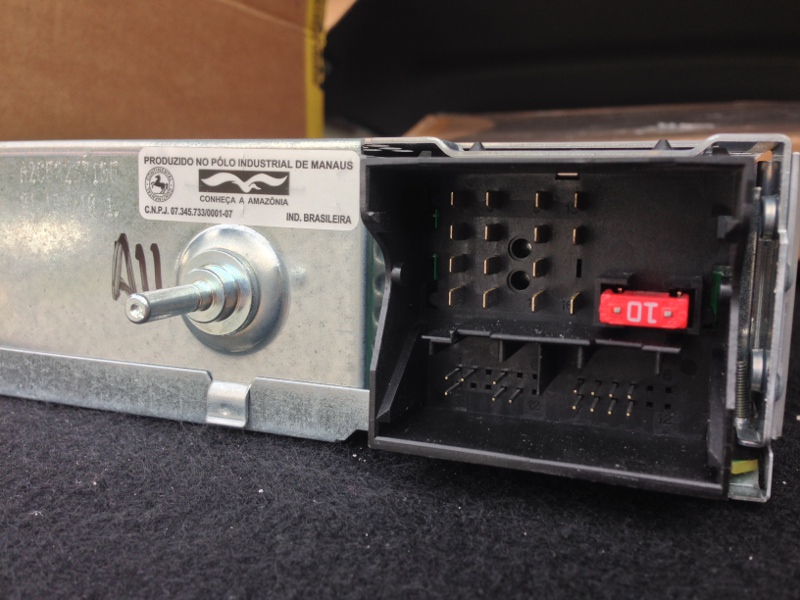

O rádio (RD4) possui três conectores, um de 16 vias denominado conector “A”, e dois de 12 vias denominados “B” o da esqueda e “C” o da direita (conforme foto abaixo):
Imagem

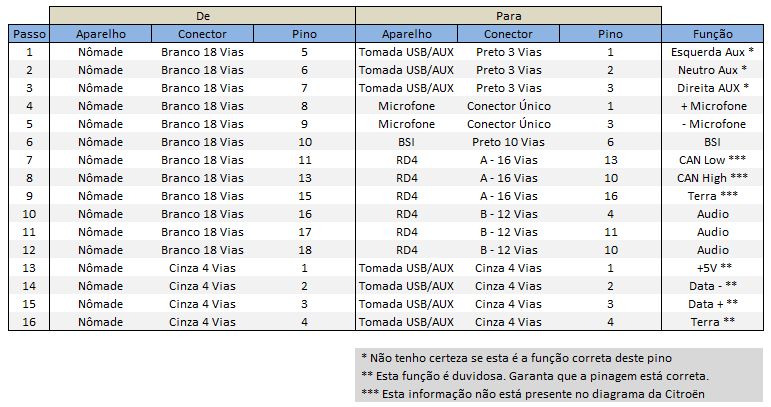

Tendo em mente que TODOS os conectores são numerados (no macho, ou na fêmea), a ligação é a seguinte:
Imagem

Sobre as duas observações na imagem acima:
* Não achei uma documentação que explique perfeitamente qual a função de cada um destes cabos, mas o máximo que acontecer se você ligar errado é não passar som pela auxiliar ou ficar invertido direita com esquerda (lado em que o som sai no carro).
** Também não achei uma documentação que explique claramente isso, o importante aqui é conectar a ordem corretamente! 1 com o 1, 2 com o 2 e assim por diante. Se você inverter essa ordem, poderá queimar o dispositivo USB ou até mesmo a caixa nômade.

Para os passos 6, 7, 8 e 9 do quadro acima, você precisará descascar fios existentes para fazer a conexão. Descasque uma parte, enrole o fio novo e passe fita isolante.

Depois de tudo conectado, você precisará habilitar via proxia:
- seu novo rádio (se for o caso) - o VIN (chassi) do seu carro deverá ser configurado no rádio novo para que ele pare de “apitar” (função “anti-roubo”).
- caixa nômade - “dizer” à BSI que seu carro agora tem uma caixa nômade.
- kit mãos-livres - “dizer” à BSI que seu carro agora tem uma caixa nômade.

Passos básicos da instalação (com DIY já existentes):
0 - Desligue a bateria;
1 - Tirar seu rádio - viewtopic.php?f=20&t=1826#p21569
2 - Tirar a moldura do CB e o CB - viewtopic.php?f=20&t=1826#p21569
3 - Desmontar o painel abaixo da direção;
4 - Passar a fiação do microfone - viewtopic.php?f=20&t=3811#p43334
5 - Retirar a tomada 12V do console central (ou o acendedor de cigarros) e substituir pela tomada USB+AUX;
6 - Realizar a conexão dos fios entre os equipamentos;
7 - Fixar a caixa nômade;
8 - Voltar tudo no lugar;
9 - Ligar a bateria;
10 - Configurar tudo pelo proxia (adicionar o Kit-mão-livre e a caixa nômade);

Vale a pena?
-- Se você for comprar tudo em uma concessionária, não vale a pena!
-- Se você conseguir achar todas estas peças em um desmanche ou com algum amigo que tenha instalado uma central multimídia, vale a pena!

Fico devendo um vídeo dela funcionando.

Eu tinha várias fotos do processo de instalação, mas infelizmente roubaram a minha câmera e todas as fotos foram embora (estas que estão aqui foram tiradas no celular).

[]'s
Lincão!
Você é de SP ou Região? Participe dos nossos encontros semanais! Clique aqui e saiba mais!
C4Clube no Facebook

Avatar do usuário
fmiglior
Moderador
Mensagens: 1953
Registrado em: 15 Fev 2010, 17:36
Estado: SP
Cidade: São Paulo
Veiculo: C4 VTR
Localização: São Paulo

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por fmiglior »

valeu lincão!! foi divertido e quebramos a cabeça pra por ela pra funcionar! hahaha

tempo de instalação 12 hrs + um café da manha e um churrasco hahaha.

tempo se fosse fazer a instalação hj... umas 2 a 3 hrs hehehe a primeira vez sempre quebramos mais a cabeça.
EX C4 VTR

Avatar do usuário
rootavio
Membros
Mensagens: 488
Registrado em: 27 Fev 2010, 18:11
Estado: DF
Cidade: Brasília
Veiculo: C4 VTR

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por rootavio »

Isso ae galera, parabéns. Para mim faltou pouco, apenas o microfone do BT e o chicote completo (não consegui em nenhum desmanche, pois os caras são tão burros que a maioria estava cortado no meio ou na ponta do som...).

Abs,
Rodrigo Otávio
[size=85][color=#4000FF]Angel Eyes Chrome-Leds 380mA-Xenon FogLights 6K 55W-Sills-Chrome Interior-Resolfen Alloy Caps-Spoiler[/color]
Fotos: http://www.c4clube.com/forum/viewtopic.php?f=26&t=4851&st=0&sk=t&sd=a[/size]

Avatar do usuário
fmiglior
Moderador
Mensagens: 1953
Registrado em: 15 Fev 2010, 17:36
Estado: SP
Cidade: São Paulo
Veiculo: C4 VTR
Localização: São Paulo

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por fmiglior »

mas esse q o lincão pegou tb tava sem microfone e sem nenhum chicote!!

o microfone arrumei em um desmanche para ele.

o chicote fizemos do zero! se tiver um pouco de conhecimento pra soldar fios vai fundo q é tranquilo.
EX C4 VTR

Lincão
Membros
Mensagens: 7336
Registrado em: 23 Set 2010, 13:41
Estado: SP
Cidade: São Paulo
Veiculo: Outros
Localização: Butantã
Contato:

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por Lincão »

É isso aí rootavio, os conectores para fazer os chicotes você encontra em alguma loja de eletrônica aí de Brasilia. Leve a nômade e procure algum conector que encaixe na nômade.

Eu suspeito de uma alternativa também - você tem aí como tirar uma foto do conector branco da caixa nômade, na parte de cima onde está escrito alguns números? A minha já está instalada e fica mais complicado de ver esta informação.

Acho que temos um jeito de conseguir este conector diretamente no fabricante dele (que parece ser a AMP).
Você é de SP ou Região? Participe dos nossos encontros semanais! Clique aqui e saiba mais!
C4Clube no Facebook

Avatar do usuário
rootavio
Membros
Mensagens: 488
Registrado em: 27 Fev 2010, 18:11
Estado: DF
Cidade: Brasília
Veiculo: C4 VTR

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por rootavio »

fmiglior, vocês fizeram do zero ? É.. vocês são os caras, hehehe show de bola, Eu não entendo nada de elétrica, mas agora que comprei um AP vou ter que entender na marra.

Fala ae Lincão,

infelizmente eu vendi todas as peças que eu consegui arrumar, e o VTR também hehe (comprei um imóvel, e coloquei ele no negócio), dai não tem como tirar a foto. No mais, parabéns ai eu corri muito atrás dessa mod mas infelizmente não deu. Meu medo maior era ter problemas com a BSI nas ligações,mas enfim. Agora é ver a galera do clube meter cara e conseguir fazer também a mod.

Abs,
Rodrigo Otávio
[size=85][color=#4000FF]Angel Eyes Chrome-Leds 380mA-Xenon FogLights 6K 55W-Sills-Chrome Interior-Resolfen Alloy Caps-Spoiler[/color]
Fotos: http://www.c4clube.com/forum/viewtopic.php?f=26&t=4851&st=0&sk=t&sd=a[/size]

LucasR
Membros
Mensagens: 3
Registrado em: 03 Jul 2013, 13:28
Estado: RJ
Cidade: Parati
Veiculo: C4 Exclusiv Sport 2.0 Flex Manual

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por LucasR »

Boa noite, tenho um exclusive sport 10/11 e quero tentar o processo nele, mas uma coisa não ficou clara para mim: Ele veio somente com o Bluetooth, logo é a caixa V1. Eu posso usar essa ou terei que comprar uma V2? Outra coisa, o cabo USB, cabo aux e a tomada aos quais vcs s referem são esses da imagem?
Imagem

abs.

Lincão
Membros
Mensagens: 7336
Registrado em: 23 Set 2010, 13:41
Estado: SP
Cidade: São Paulo
Veiculo: Outros
Localização: Butantã
Contato:

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por Lincão »

Boa tarde LucasR,

Sim, este é o cabo e a tomada. O cabo é muito caro na CSS, então você mesmo pode fazê-lo.

Sobre a versão da caixa, não sei te dizer com certeza. Vou deixar esta para os universitários.

[]'s
Lincão!
Você é de SP ou Região? Participe dos nossos encontros semanais! Clique aqui e saiba mais!
C4Clube no Facebook

Avatar do usuário
fmiglior
Moderador
Mensagens: 1953
Registrado em: 15 Fev 2010, 17:36
Estado: SP
Cidade: São Paulo
Veiculo: C4 VTR
Localização: São Paulo

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por fmiglior »

a principio, tem q comprar a V2.

agora existe uma solução mais simples e mais barata, a Citroen ja esta usando nos DS3 o RD4.5, o rádio é igual ao RD4 dos C4 mas vem com a caixa nomade v2 embutido dentro dele, assim basta trocar o radio, usar esse cabo e essa porta USB, e sem ter q cortar nem emendar nenhum fio vc passa a ter o bluetooth e USB.

Pra saber se o rádio é RD4 ou RD4.5 só olhar atras se ele tem um plug quadrado branco com 4 pinos, esse plug é da USB.
Nos desmanches pode conseguir encontrar ou a nomade V2 ou esse Rádio. além do cabo e usb (o cabo e usb deve ser mais facil pois pode pegar de C4, C3 novo, Aircross ou C3 picasso)
EX C4 VTR

LucasR
Membros
Mensagens: 3
Registrado em: 03 Jul 2013, 13:28
Estado: RJ
Cidade: Parati
Veiculo: C4 Exclusiv Sport 2.0 Flex Manual

Re: Instalando Caixa Nômade Original - USB+Aux+Bluetooth

Mensagem por LucasR »

Lincão e fmiglior valeu pelas respostas! Não sabia do som do DS3, é meu primeiro citroen e sou leigo ainda, mas vou começar a procurar ele tb. Outra coisa é que eu estava procurando mais um pouco aqui e ví o caso da RT6, porém no momento acho q ela estaria fora do orçamento, mas não pesquisei preço ainda. No entanto, como ela pode vir de um c3 ou aircross, aquele som da pioneer que vem nos glxs e nos exclusives sem a RT também funcionaria com os comandos do voltante do c4?
